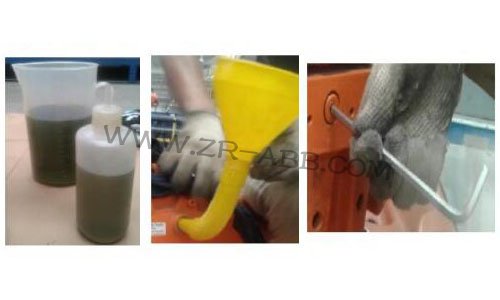

簡介：ABB機器人保養，ABB機器人IRB6650S換油換油，開始換油前準備工作： 1，將機器人換油保養服務包移到現場 2，準備好足夠的空桶用于廢油收集排放（一臺機器人用油總量約30L）. 3，準備好量杯一個，容量約2000毫升，準備漏斗一個 4，工具若干（常規工具） ABB機……
1，將機器人換油保養服務包移到現場
2，準備好足夠的空桶用于廢油收集排放（一臺機器人用油總量約30L）.
3，準備好量杯一個，容量約2000毫升，準備漏斗一個
4，工具若干（常規工具）

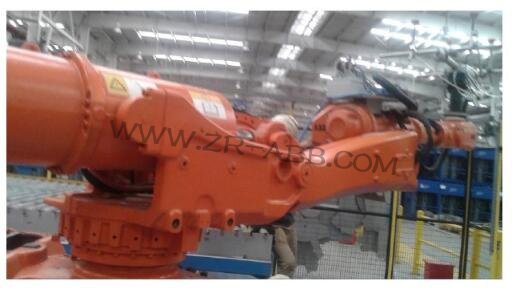

ABB機器人IRB6650S換油及保養流程指引調整機器人位置
排放機器人各軸齒輪箱油前先將機器人手動調整到合適的位置，利于油排放干凈就好。
ABB機器人IRB6650S換油及保養流程指引一軸齒輪箱放油

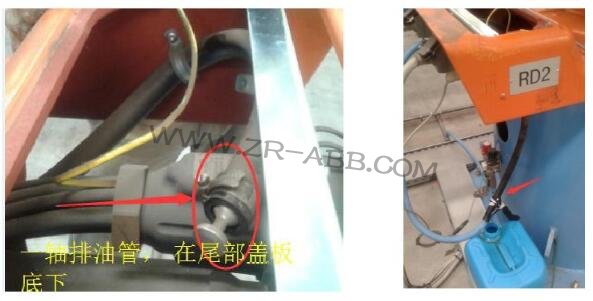

打開一軸尾部蓋板，取下排油管頂部堵頭，等待油排放干凈

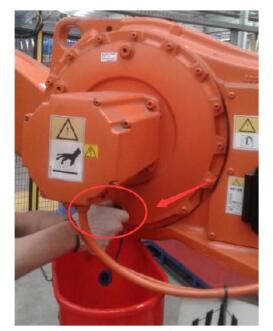

ABB機器人IRB6650S換油及保養流程指引二軸齒輪箱放油

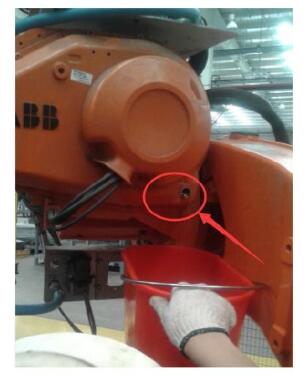

二軸齒輪箱放油，把排油堵頭拆下即可排油。
ABB機器人IRB6650S換油及保養流程指引三軸齒輪箱放油

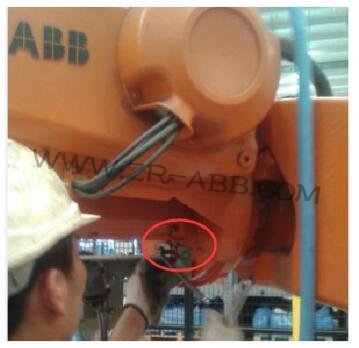

三軸排油孔
ABB機器人IRB6650S換油及保養流程指引四軸齒輪箱放油

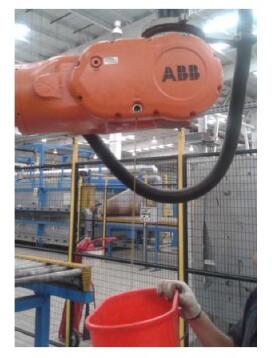

四軸排油孔

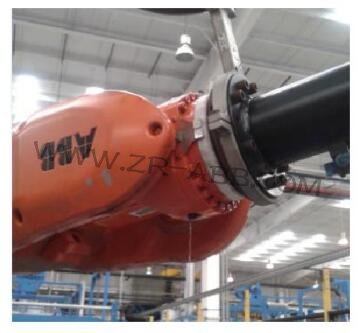

ABB機器人IRB6650S換油及保養流程指引五軸齒輪箱放油
五軸排油孔，注意機器人的姿勢。
ABB機器人IRB6650S換油及保養流程指引六軸齒輪箱放油

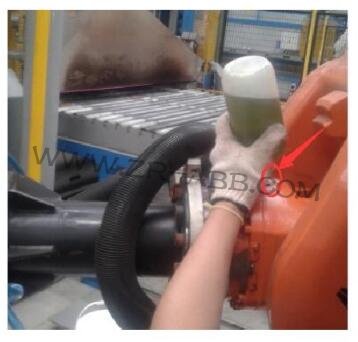

六軸排油孔，為簡化過程，利用注油孔排油，要調整6軸姿態，讓油孔朝下。

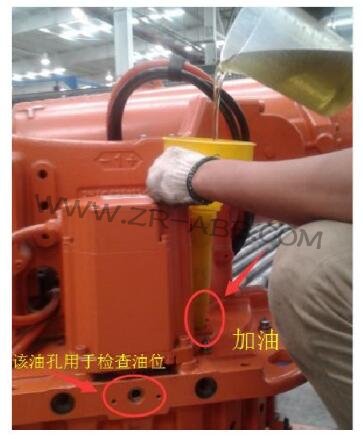

ABB機器人IRB6650S換油及保養流程指引一軸齒輪箱加油
加油時觀察油位檢查孔開始有油溢出即剛好。之后上緊堵頭

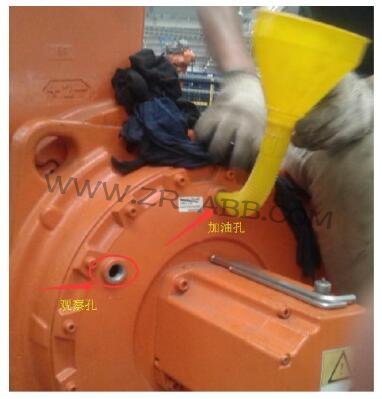

ABB機器人IRB6650S換油及保養流程指引二軸齒輪箱加油
同一軸加油一樣，觀察孔有油溢出即為加滿，之后擰緊堵頭
ABB機器人IRB6650S換油及保養流程指引三軸齒輪箱加油
三軸加油，注意機器人姿態

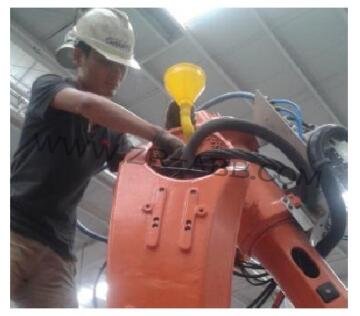

ABB機器人IRB6650S換油及保養流程指引四軸齒輪箱加油
四軸加油，注意機器人姿態
ABB機器人IRB6650S換油及保養流程指引

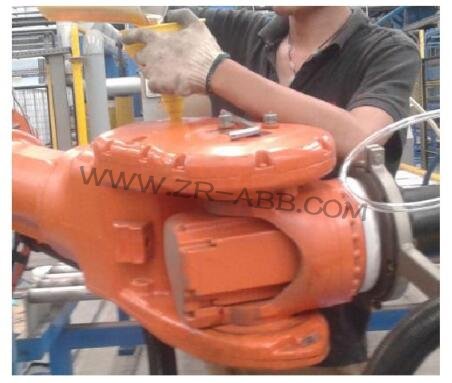

五軸齒輪箱加油，注意五軸姿態
六軸齒輪箱加油，注意6軸姿態
ABB機器人IRB6650S換油機器人軸編號及油型號
|
機器人軸編號 |
油型號 |
油數量 |
|
1軸 |
kvodo Yushi TMO150 |
6100ML |
|
2軸 |
kyodo Yushi TM0150 |
5800ML |
|
3軸 |
Kyodo Yushi TM0150 |
2500ML |
|
4軸 |
Mobilgear 600 XP320 |
8100ML |
|
5軸 |
Mobilgear 600XP320 |
6700ML |
|
6軸 |
Kyodo Yushi TM0150 |
450ML |

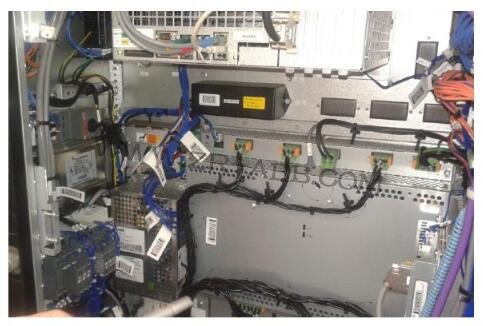

機器人控制柜檢查清潔

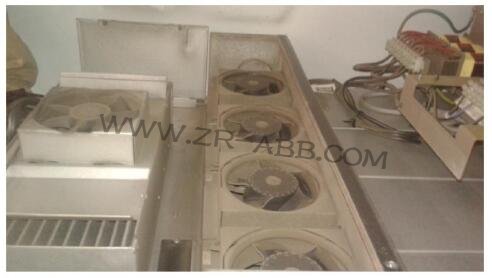

控制柜尾部風扇打開清潔

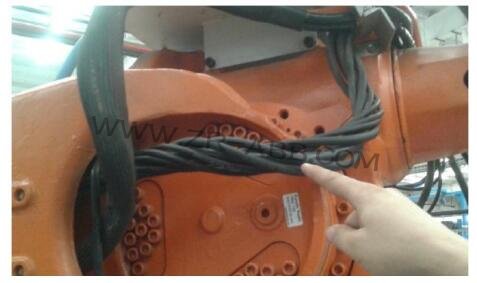

檢查機器人本體電纜磨損
